Co to jest rezystor z filmu węglowego?

Co to jest rezystor z filmu węglowego?

Rezystory węglowe są rezystorami o stałym kształcie. Są one zbudowane z ceramicznego nośnika z cienką warstwą czystego węgla wokół niego, która działa jako materiał oporowy.

Zalety i wady

Rezystory węglowe stanowią znaczną poprawę składu węgla. Jednak w porównaniu z filmem metalowym i filmem z tlenku metalu, dostępny w handlu zakres stale maleje. Folia metalowa i tlenkowa nie są droższe w produkcji i mają ogólnie lepsze właściwości.

Zastosowania rezystora z filmu węglowego

Typowe zastosowanie rezystorów z filmu węglowego jest w aplikacjach o wysokim napięciu i temperaturze. Temperatury robocze wynoszą do 15 kV przy temperaturze nominalnej 350 ° C. Przykładami są zasilacze wysokiego napięcia, radar, promieniowanie rentgenowskie i laser.

Produkcja

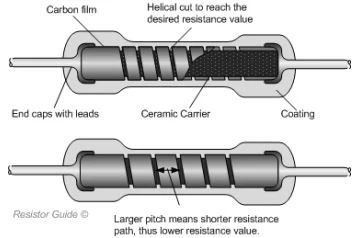

Rezystory węglowe są wytwarzane w procesie osadzania. W wysokiej temperaturze i pod wysokim ciśnieniem ceramiczny nośnik jest utrzymywany w gazowym węglowodorze. Gaz (metan lub benzen) krakuje w temperaturze 1000 ° C. Krystaliczny węgiel osadza się pirolitycznie na podłożu ceramicznym. Ze względu na precyzyjne rozmieszczenie czystego grafitu bez wiązania, rezystory węglowe mają niski poziom hałasu. Pożądaną wartość rezystancji można uzyskać, wybierając odpowiednią grubość warstwy i wycinając spiralny kształt w warstwie węglowej. Spiralne cięcie w folii zwiększa długość bieżącej ścieżki. Zmniejszając skok spirali, zwiększa się długość ścieżki rezystancyjnej, a wraz z tym rośnie wartość rezystancji. Ponadto, poprzez precyzyjne dostrojenie cięcia spirali, rezystor może mieć wyższą dokładność wartości rezystancji. Typowe wartości tolerancji dla rezystorów filmu węglowego to 2, 5, 10 i 2 0%.

Z powodu zastosowania czystego węgla rezystor błonowy ma wyższy ujemny współczynnik temperaturowy niż skład węgla. Rezystywny współczynnik temperaturowy mieści się w przedziale 2. 5 × 10 ^ - 4 Ω / ° C i -8 × 10 ^ - 4 Ω / ° C. Również ten typ rezystora jest zabezpieczony powłoką silikonową przed wpływami chemicznymi. Ten typ rezystora jest szeroko stosowany w elektronice. Dlatego należy zauważyć, że małe rezystory mają pojemność około 0. 5 pF. Indukcja własna wynosi około 0. 01 μH dla rezystorów nieprzeciętych i do kilku μH dla rezystorów spiralnych. Rezystory te są dostępne w wartościach między 1 Ω - 10 000 MΩ i mają moc znamionową 1 / 16, ⅛, ¼, ½, {{11} } lub 2 wat.
