Jakie są zastosowania transformatorów planarnych?

1. Co to jest transformator planarny?

Transformator planarny to nowy typ komponentu indukcyjności ferrytu o wysokiej częstotliwości, którego przemysł stara się wykorzystać. Ze względu na kwadratowy kształt transformatora planarnego nadaje się do montażu planarnego, wygodny do projektowania i umożliwia stosowanie różnych rodzajów produktów elektronicznych lekkich, cienkich i małych. W porównaniu z konwencjonalnymi transformatorami, oprócz zalet objętości strukturalnej, transformatory planarne mają również zalety wysokiej gęstości prądu, wysokiej wydajności, niskiej indukcyjności wycieków, niskiego wytwarzania ciepła i dobrego rozpraszania ciepła.

W oparciu o te zalety wydajności, transformatory planarne przyciągnęły uwagę i osiągnęły małe zastosowania w różnych dziedzinach, takich jak elektronika użytkowa, elektronika samochodowa, sprzęt medyczny i kontrola przemysłowa.

W dziedzinie zasilaczy konsumenckich, zastosowanie tradycyjnej konstrukcji transformatora uzwojenia źródeł szybkiego ładowania, transformatory prawie muszą zajmować prawie jedną trzecią przestrzeni wewnętrznej, co nie jest wygodne dla projektu miniaturyzacji produktu. A jeśli używany jest ten sam produkt do szybkiego ładowania, zaprojektowany z transformatorem planarnym, nie tylko układ jest prostszy, ale można również zoptymalizować głośność.

2. Zastosowanie transformatora planarnego w szybkim ładowaniu azotku galu

Dzięki ekstremalnym wymaganiom szybkiego ładowania o dużej mocy dla stosunku gęstości energii, w połączeniu z zastosowaniem półprzewodników trzeciej generacji GaN w szybkim ładowaniu, częstotliwość przełączania urządzeń zasilających została znacznie zwiększona, a częstotliwości przekraczające 100KHz stały się nowym punktem wyjścia. Wzrost częstotliwości przełączania niesie również nowe wyzwania dla wyboru transformatorów.

Według demontażu azotku galu szybkie ładowanie przez sieć głowic ładowania, można zauważyć, że transformatory planarne są nie tylko dostępne na dużą skalę, ale także wykazują dwa rodzaje zastosowań, a mianowicie proste połączenie PCB + rdzenia magnetycznego, a PCB + rdzeń magnetyczny + synchronicznej kombinacji obwodu prostowania . Oba mają swoje zalety w konkretnym zastosowaniu, a także przedstawiają różnych przedstawicieli aplikacji.

Przyjrzyjmy się najpierw czystemu transformatorowi planarnemu PCB + rdzeniu magnetycznego. Ten typ transformatora ma cechy silnej wszechstronności i wygody do masowej produkcji i często można go zobaczyć w szybkim ładowaniu o dużej mocy.

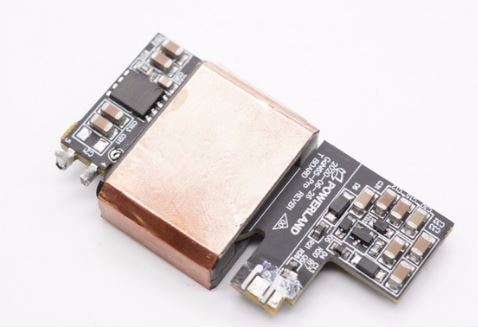

Przyjrzyjmy się transformatorowi planarnemu pcb + rdzenia magnetycznego + synchroniczowego obwodu prostownika. Ten typ transformatora zaczął być ostatnio stosowany w ładowarkach o dużej mocy. Różnica w stosunku do poprzednich transformatorów planarnych polega na tym, że pcb na transformatorze prowadzi również podział pracy obwodu. Widać, że istnieje wiele RC i urządzeń zasilania na nim.

3. Szybkie ładowanie o wysokiej gęstości napędza popyt na rynku transformatorów planarnych

Magnetyzm planarny jest wektorową reprezentacją wielu ilości fizycznych, a także dziedziną innowacyjnych badań w środowisku akademickim. Zastosowanie transformatorów planarnych jest jednym z najbardziej ekonomicznych rozwiązań dla produktów do konwersji mocy o wysokiej częstotliwości i dużej gęstości mocy.

Zwłaszcza w dziedzinie zasilaczy konsumenckich w ciągu ostatnich dwóch lat, wraz z eksplozją rynku szybkiego ładowania USB PD i dojrzałością technologii GaN, wysokowydajne, wysokowydajne i małotmierne zasilacze stały się nowym trendem rozwoju rynku. Transformatory planarne stopniowo stały się urządzeniem preferowanym przez inżynierów i zostały uznane przez wiele firm branżowych i zaczęły pokazywać swoje talenty w szybkoładowaniu PD i produktach do szybkiego ładowania azotku galu.

Poprzednie dane demontażu sieci głowic ładowarki pokazują, że obecnie wiele marek telefonów komórkowych pierwszej linii i marek PC, takich jak Huawei, Xiaomi, Samsung, OPPO, vivo, Lenovo itp.

Transformatory planarne są częstym klientem ładowarek Samsung. Od 15W Samsung AFC szybkie ładowanie, duża liczba transformatorów planarnych zostały wprowadzone, a także stworzył precedens dla dużych komercyjnych wykorzystania transformatorów planarnych w szybkim ładowaniu. To pokazuje, że Samsung ma szczególną sympatię do transformatorów planarnych. .

Huawei wprowadził również szereg super szybkich ładowarek z wbudowanymi transformatorami planarnymi. Z najnowszego super szybkiego demontażu ładowania 66W widać, że wbudowany transformator planarny zajmuje tylko mniej niż jedną czwartą całego modułu płytki PCB, co bardzo oszczędza miejsce. Wreszcie, ładowarka osiąga bardziej zwartą konstrukcję.

Dzięki zastosowaniu wewnętrznego transformatora planarnego, oppo 50W herbatnik azotek galowy szybki ładunek zrealizował ultra-cienką konstrukcję korpusu, a grubość całej maszyny wynosi tylko 10mm, co jest po prostu niemożliwe dla tradycyjnych transformatorów uzwojenia. Oprócz ultracienkiego korpusu, transformator planarny pomógł również tej ładowarce osiągnąć gęstość mocy do 1,48 W/cm i stał się punktem odniesienia dla wysokiej gęstości mocy.

Napędzane trendami rozwoju branży i wieloma markami referencyjnymi, transformatory planarne zaczęły być używane przez coraz więcej firm z branży szybkiego ładowania w produktach źródłowych szybkiego ładowania o dużej gęstości, a popyt na rynku również rośnie.
