Kształt rdzenia wysokiej częstotliwości, jaki ma wpływ na transformator?

Zasilacz impulsowy w wysokiej częstotliwościrdzeńjest bardzo powszechne, jeśli masz do czynienia z różnymi kształtami rdzenia wysokiej częstotliwości, możesz wyjaśnić, czym się różnią?

Transformator wysokiej częstotliwości to urządzenie przekształcające napięcie, prąd i impedancję prądu przemiennego. Kiedy w uzwojeniu pierwotnym występuje prąd przemienny, strumień prądu przemiennego jest generowany w żelaznym rdzeniu (lub rdzeniu magnetycznym), w wyniku czego napięcie (lub prąd) indukuje się w uzwojeniu wtórnym. Transformator składa się z żelaznego rdzenia (lub rdzenia magnetycznego) i cewki, która ma dwa lub więcej uzwojeń, z których uzwojenie podłączone do zasilacza nazywa się cewką pierwotną, a resztę nazywa się cewką wtórną. Rdzeń magnetyczny transformatora obejmuje rdzeń kadziowy, rdzeń RM, rdzeń E, rdzeń EC, ETD i EER, rdzeń PQ, rdzeń EP, rdzeń EP, rdzeń pierścieniowy i inne rdzenie magnetyczne, więc w jaki sposób te rdzenie magnetyczne wpływają na pracę transformatora transformator?

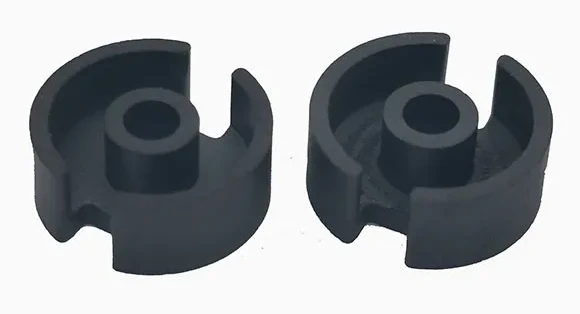

1, może rdzeń

Szkielet i uzwojenie są prawie w całości owinięte przez rdzeń magnetyczny, co zapewnia bardzo dobry efekt ekranowania EMI; Rozmiar rdzenia zbiornika jest zgodny z normami IEC, a wymienność podczas produkcji jest bardzo dobra. Dostępna jest prosta ramka (bez pinów) i ramka do montażu płytki PCB (z pinami); Ze względu na konstrukcję kształtu zbiornika koszt jest wyższy niż w przypadku innych typów rdzeni magnetycznych tej samej wielkości; Ponieważ jego kształt nie sprzyja odprowadzaniu ciepła, nie nadaje się do stosowania w cewkach transformatorowych dużej mocy.











































2, rdzeń magnetyczny typu RM

W porównaniu z typem zbiornika, dwie symetryczne strony typu zbiornika są odcięte, co bardziej sprzyja rozpraszaniu ciepła i ekstrakcji ołowiu o dużych rozmiarach; Zaoszczędź około 40% przestrzeni montażowej w porównaniu z kształtem doniczki; Szkielet jest bezigłowy lub z igłą; Do montażu można zastosować parę zacisków; Rdzeń RM może być wykonany w kształcie płaskim (nadaje się do współczesnych transformatorów płaskich lub montowany bezpośrednio do obwodu drukowanego z już zaprojektowanymi uzwojeniami); Chociaż efekt ekranowania nie jest tak dobry, jak w przypadku pisania w puszce, jest nadal dobry.

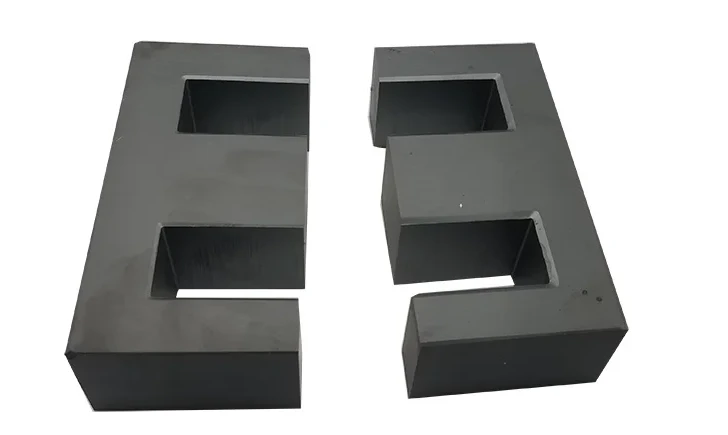

3, rdzeń magnetyczny typu E

W porównaniu z rdzeniem zbiornika koszt rdzenia E jest znacznie niższy, w połączeniu z uzwojeniem i montażem są stosunkowo proste, ten kształt rdzenia jest obecnie najczęściej stosowany, ale jego wadą jest to, że nie zapewnia samoosłony; Rdzeń E można zainstalować w różnych kierunkach, a także nałożyć na siebie, aby uzyskać większą moc; Z tego rdzenia magnetycznego można uzyskać płaski kształt (który jest obecnie popularnym kształtem rdzenia w transformatorach planarnych); Może również zapewnić szkielet bez pinów i typu pin; Ponieważ rozpraszanie ciepła jest bardzo dobre i można je stosować w superpozycji, zazwyczaj w cewkach indukcyjnych i transformatorach dużej mocy stosuje się rdzenie magnetyczne o tym kształcie.

4, rdzenie EC, ETD i EER

Tego typu struktury rdzenia mieszczą się pomiędzy typem E a typem puszki. Podobnie jak rdzeń E, mogą zapewnić wystarczająco dużo miejsca na dużą część przewodu ołowiowego (odpowiednie dla aktualnego trendu niskonapięciowego i wysokoprądowego zasilacza impulsowego); Te ukształtowane rdzenie również bardzo dobrze odprowadzają ciepło; Gdy kolumna środkowa jest cylindryczna w porównaniu z prostopadłościanem o tym samym przekroju, długość uzwojenia jednozwojowego ulega skróceniu o 11%, co powoduje, że straty miedzi są również zmniejszone o 11%, a rdzeń magnetyczny może zapewnić wyższa moc wyjściowa; Jednocześnie kolumna środkowa jest cylindryczna w porównaniu z kolumną środkową prostopadłościenną, co pozwala również uniknąć ukrytego niebezpieczeństwa zniszczenia izolacji drutu uzwojenia w wyniku nawinięcia prostopadłościennych krawędzi.

5, rdzeń magnetyczny PQ

Rdzeń PQ został specjalnie zaprojektowany do cewek indukcyjnych i transformatorów do przełączania zasilaczy. Kształt PQ został zaprojektowany w celu optymalizacji stosunku pomiędzy objętością rdzenia, powierzchnią i powierzchnią uzwojenia. Ten projekt, aby ten projekt, przy najmniejszej objętości i wadze transformatora, uzyskać maksymalną moc wyjściową i zajmował najmniejszą przestrzeń instalacyjną PCB; Można użyć zacisku płatniczego do zainstalowania na stałe; Ta skuteczna konstrukcja sprawia również, że pole przekroju poprzecznego obwodu magnetycznego rdzenia magnetycznego jest bardziej jednolite, więc ta struktura rdzenia magnetycznego sprawia również, że konstrukcja struktury rdzenia magnetycznego ma mniej gorących punktów niż inna struktura rdzenia magnetycznego.

6, rdzeń EP

Rdzeń EP trójwymiarowej struktury okrągłej kolumny środkowej, oprócz kontaktu z końcem płytki PCB, całkowicie owinięty uzwojeniem, ekranowanie jest bardzo dobre; Ten unikalny kształt minimalizuje wpływ szczeliny powietrznej utworzonej na powierzchni styku podczas montażu dwóch rdzeni i zapewnia większą proporcję objętości i całkowitego wykorzystania przestrzeni.

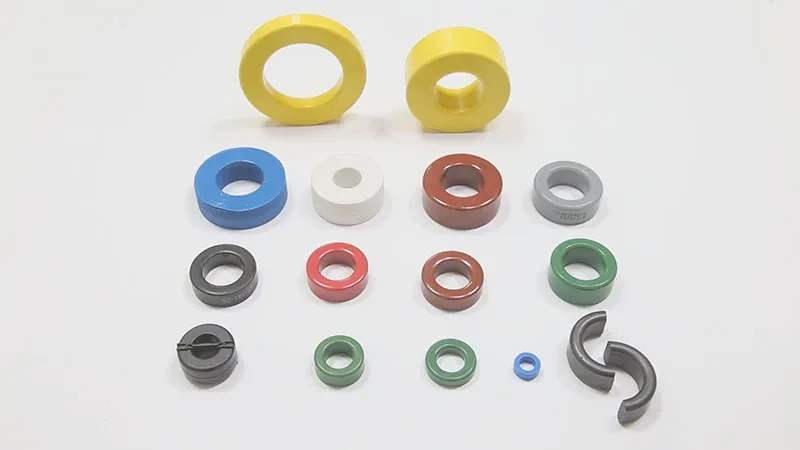

7, rdzeń toroidalny

Dla producenta rdzeń pierścieniowy jest najbardziej ekonomiczny, a jego koszt jest najniższy spośród różnych rdzeni magnetycznych, które można z nim porównać. Ze względu na zastosowanie szkieletu koszty dodatkowe i montażowe są równe zeru; Jeśli jest to odpowiednie, do nawijania można używać maszyny nawijającej; Jego ekranowanie jest również bardzo dobre.

Powyższa analiza wpływu kształtu rdzenia magnetycznego transformatora wysokiej częstotliwości na pracę transformatora, mam nadzieję, że może Państwu pomóc. Więcej informacji można uzyskać pod adresem:sales@xfullstar.com
