Miękki magnetyczny rdzeń nanokrystaliczny / rdzeń nanokrystaliczny 25x40x15

Jul 29, 2016

Zostaw wiadomość

Podstawowa informacja.

Charakterystyka rdzenia nanokrystalicznego

Wielkość ziaren stopu nanokrystalicznego jest mniejsza niż długość interakcji wymiany magnetycznej, co prowadzi do bardzo małej anizotropii kryształów magnetycznych.

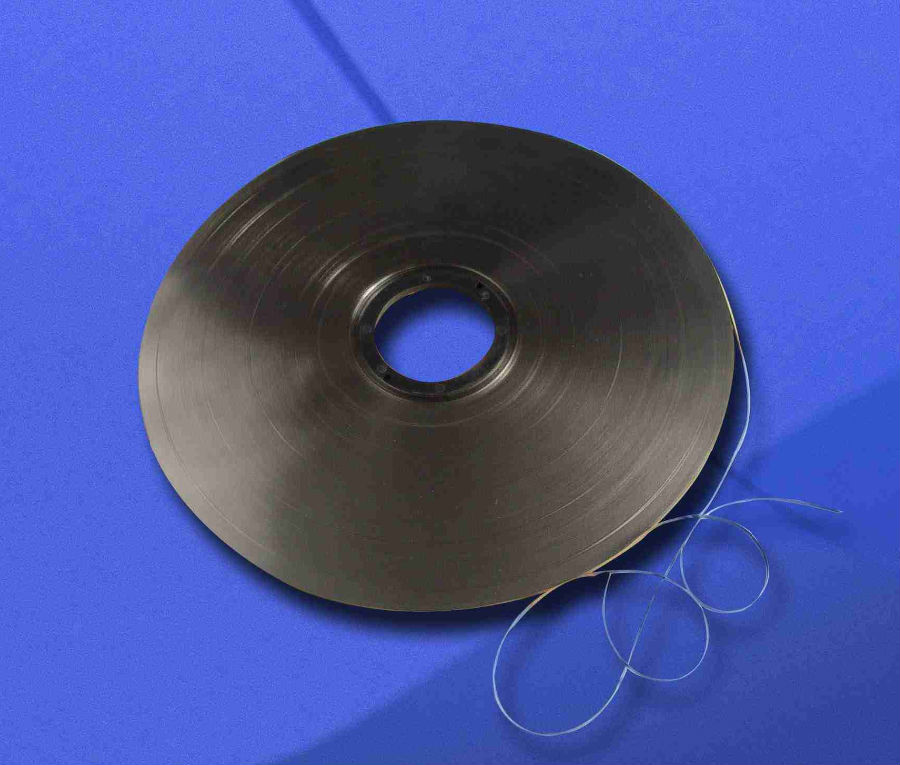

Charakterystyka materiału

Model	P / N	Szerokość taśmy ( mm )		Grubość taśmy ( μm)
		rozmiar	tolerancja	rozmiar	tolerancja
1K101	YTA	2-80 mm	± ( 0,1 ~ 0,3 )	0,02 ~ 0,04	± 0,002
	YTB
1K107	YTA	2-80 mm	± ( 0,1 ~ 0,3 )	0,02 ~ 0,04	± 0,002
	YTB
	YTC
	YTD

Opis produktu

Mała strata wysokiej częstotliwości

Szybkostrawny, miękki magnetyzm, stop krystaliczny

Wykonany z amorficznego miękkiego magnetycznego materiału na bazie żelaza

Wysoki poziom nasycenia strumienia magnetycznego

Szeroki zakres stałej

Mała strata przy wysokiej częstotliwości

Biegun magnetyczny o niskim przecieku

Doskonała charakterystyka temperaturowa

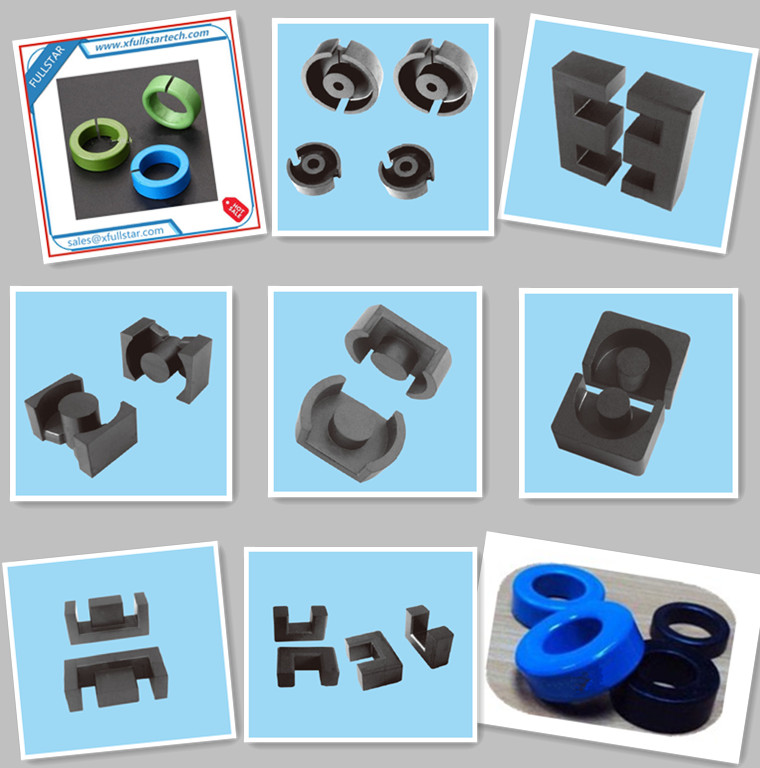

Dostępne w różnych rozmiarach

Wysoka ui, początkowa przepuszczalność

Wysoka precyzja

Wysoka liniowość

Zakres dokładności: 0,5 ~ 0,05 klasy

Wysoka wydajność kosztowa

Temperatura pracy: -55 ~ 130?

Porównywalność wskaźnika wydajności między rdzeniem nanokrystalicznym i permalojowym

Podstawowe parametry magnetyczne	Nanokrystaliczny	permalloy
Siła magnetyczna siły indukcji BS (T)	1,20	0,70
początkowa przepuszczalność ( GS / Oe )	50000 ~ 100000	50000 ~ 100000
Początkowa przepuszczalność MAX ( GS / Oe )	> 300000	> 200000
Siła przymusu ( A / m )	<>	<>
gęstość ( g / cm3 )	7,25	8.8
współczynnik wypełnienia	> 0,70	> 0,88
