Jak zaprojektowany jest rdzeń transformatora?

Rdzeń transformatorajest jedną z najważniejszych części transformatora, a jej konstrukcja bezpośrednio wpływa na wydajność i wydajność transformatora. W artykule przedstawiono metodę projektowania i optymalizacji rdzenia transformatora pod kątem materiału rdzenia, kształtu, liczby zwojów i trybu uzwojenia.

I, wybór materiałów podstawowych

Przy wyborze materiałów rdzenia transformatora uwzględnia się głównie przepuszczalność materiału, gęstość strumienia magnetycznego nasycenia, współczynnik strat i koszt. Powszechnie stosowanymi materiałami rdzenia są blacha ze stali krzemowej, płyta permallojowa, płyta ze stopu amorficznego i tak dalej. Wśród nich blacha ze stali krzemowej jest obecnie najpowszechniej stosowanym materiałem na rdzeń żelazny, ma wysoką przepuszczalność, nasyconą gęstość strumienia magnetycznego, niski współczynnik strat i stosunkowo niską cenę. Jednakże wydajność różnych rodzajów blach ze stali krzemowej jest bardzo zróżnicowana i konieczne jest dokonanie wyboru w zależności od konkretnego scenariusza zastosowania.

II, projekt kształtu rdzenia

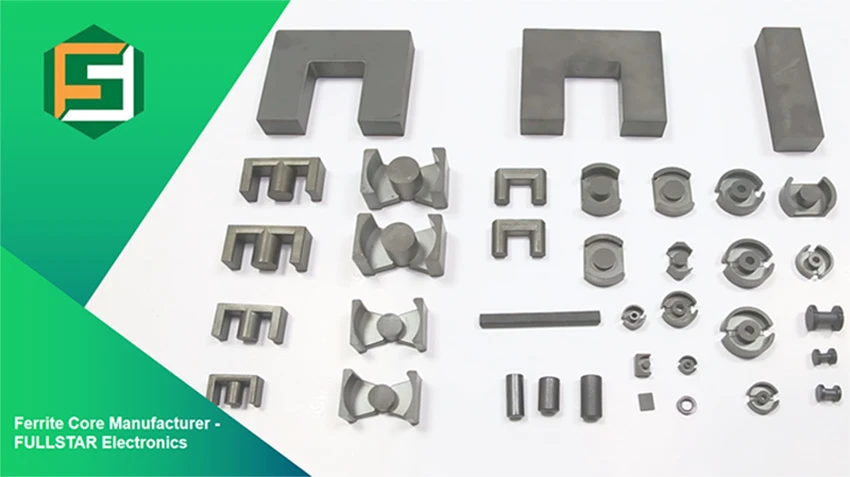

Kształt rdzenia transformatora to zwykle konstrukcja typu E lub typu C. Rdzeń typu E nadaje się do transformatora niskiej częstotliwości, jego obwód magnetyczny jest prosty, mniej wycieków magnetycznych; Rdzeń typu C nadaje się do transformatora wysokiej częstotliwości, jego obwód magnetyczny jest złożony, wyciek magnetyczny. Ponadto istnieją specjalne kształty rdzeni żelaznych, takie jak rdzenie pierścieniowe i wielokątne, które są stosowane w celu spełnienia różnych warunków pracy i wymagań wydajnościowych. Projektując kształt rdzenia, należy wziąć pod uwagę rozmiar, wagę, trudność procesu i inne czynniki rdzenia oraz zoptymalizować rzeczywisty scenariusz zastosowania.

III, projekt liczby zwojów rdzenia

Liczba zwojów rdzenia transformatora odnosi się do liczby zwojów wokół każdej cewki, co bezpośrednio wpływa na stosunek napięcia i współczynnik mocy transformatora. Ogólnie rzecz biorąc, im więcej zwojów rdzenia, tym wyższy stosunek napięcia i niższy współczynnik mocy. Dlatego przy projektowaniu liczby zwojów rdzenia należy wziąć pod uwagę częstotliwość roboczą, moc wyjściową, charakterystykę obciążenia i inne czynniki transformatora oraz przeprowadzić rozsądną regulację i optymalizację. Jednocześnie należy zwrócić uwagę, aby uniknąć problemów, takich jak przeciążenie i przegrzanie.

IV, projekt trybu uzwojenia

Uzwojenie transformatora obejmuje uzwojenie jednowarstwowe i uzwojenie wielowarstwowe. Uzwojenie jednowarstwowe ma prostą konstrukcję i jest tanie, ale ma niski stosunek napięcia i współczynnik mocy. Uzwojenie wielowarstwowe ma złożoną strukturę i wysoki koszt, ale wysoki stosunek napięcia i moc. W praktyce należy dobrać odpowiedni tryb nawijania w zależności od konkretnych potrzeb. Ponadto można zastosować uzwojenie naprzemienne w celu dalszej poprawy wydajności i wydajności transformatora.

V. Wniosek

Projektowanie i optymalizacja rdzenia transformatora to złożony proces, który wymaga uwzględnienia wielu czynników i dokonania kompromisów. Poprzez rozsądny dobór materiału rdzenia, kształtu, zwojów i innych parametrów, a także odpowiedniego sposobu uzwojenia i środków technologicznych, transformator może pracować wydajnie, stabilnie i niezawodnie. Jednocześnie, wraz z ciągłym postępem i rozwojem nauki i technologii, będzie pojawiać się coraz więcej nowych materiałów rdzeniowych i metod projektowania, zapewniających większe możliwości poprawy wydajności i rozszerzenia zastosowań transformatorów.
