Wybór słusznościrdzeń ferrytowyjest niezbędny do poprawy wydajności, niezawodności i wydajności transformatorów, cewek indukcyjnych i urządzeń energoelektronicznych. Odpowiedni rdzeń ferrytowy może zmniejszyć straty mocy, kontrolować wzrost temperatury i zapewnić stabilną pracę w warunkach wysokiej-częstotliwości.

Jednakże, przy dostępnych różnych materiałach ferrytowych, kształtach, rozmiarach i specyfikacjach rdzenia, wybór odpowiedniego rdzenia ferrytowego może być wyzwaniem.

Ten przewodnik po wyborze rdzenia ferrytowego wyjaśnia kluczowe czynniki, które należy wziąć pod uwagę przy wyborze rdzenia ferrytowego do swojego zastosowania.

---



1. Poznaj zastosowanie rdzenia ferrytowego

Pierwszym krokiem przy wyborze rdzenia ferrytowego jest określenie jego zastosowania.

Różne komponenty magnetyczne mają różne wymagania:

Aplikacja	Zalecany rdzeń ferrytowy
Transformator przełączający zasilacz	Rdzeń ferrytowy MnZn
Transformator-wysokiej częstotliwości	Rdzeń ferrytowy MnZn o niskich-stratach
Filtr EMI i tłumienie szumów	Rdzeń ferrytowy NiZn
Cewka mocy	Przerwany rdzeń ferrytowy
Przetwornica DC-DC	Rdzeń ferrytowy o wysokiej-wydajności

Na przykład rdzenie ferrytowe stosowane w transformatorach SMPS wymagają niskich strat w rdzeniu i wysokiej wydajności magnetycznej, podczas gdy rdzenie ferrytowe do tłumienia zakłóceń elektromagnetycznych wymagają wysokiej impedancji przy wysokich częstotliwościach.

Przed wyborem rdzenia potwierdź:

• Częstotliwość robocza
• Moc wyjściowa
• Temperatura pracy
• Wymagana indukcyjność
• Miejsce instalacji

Parametry te określają odpowiedni materiał ferrytowy i rozmiar rdzenia.

---



2. Wybierz odpowiedni materiał rdzenia ferrytowego

Wybór materiału ferrytowego jest jednym z najważniejszych etapów projektowania magnesów.

Dwa najpopularniejsze materiały ferrytowe toFerryt MnZnIFerryt NiZn.

Rdzeń ferrytowy MnZn

Ferryt MnZn jest szeroko stosowany w energoelektronice ze względu na jego wysoką przepuszczalność i niskie straty w rdzeniu przy częstotliwościach przełączania.

Typowe zastosowania:

• Transformatory mocy
• Transformatory SMPS
• Falowniki
• Przetwornice DC-DC

Zalety:

• Niska strata mocy
• Wysoka przenikalność magnetyczna
• Doskonała efektywność energetyczna

Rdzeń ferrytowy NiZn

Ferryt NiZn jest używany głównie w zastosowaniach-wysokoczęstotliwościowych, gdzie ważny jest opór elektryczny i wydajność przy wysokich-częstotliwościach.

Typowe zastosowania:

• Filtry EMI
• Transformatory RF
• Elementy przetwarzania sygnału

Zalety:

• Wyższa rezystywność
• Lepsza charakterystyka wysokich-częstotliwości

Wybór odpowiedniego materiału ferrytowego pomaga zapobiegać przegrzaniu i poprawia ogólną wydajność elementów magnetycznych.



3. Wybierz prawidłowy kształt rdzenia ferrytowego

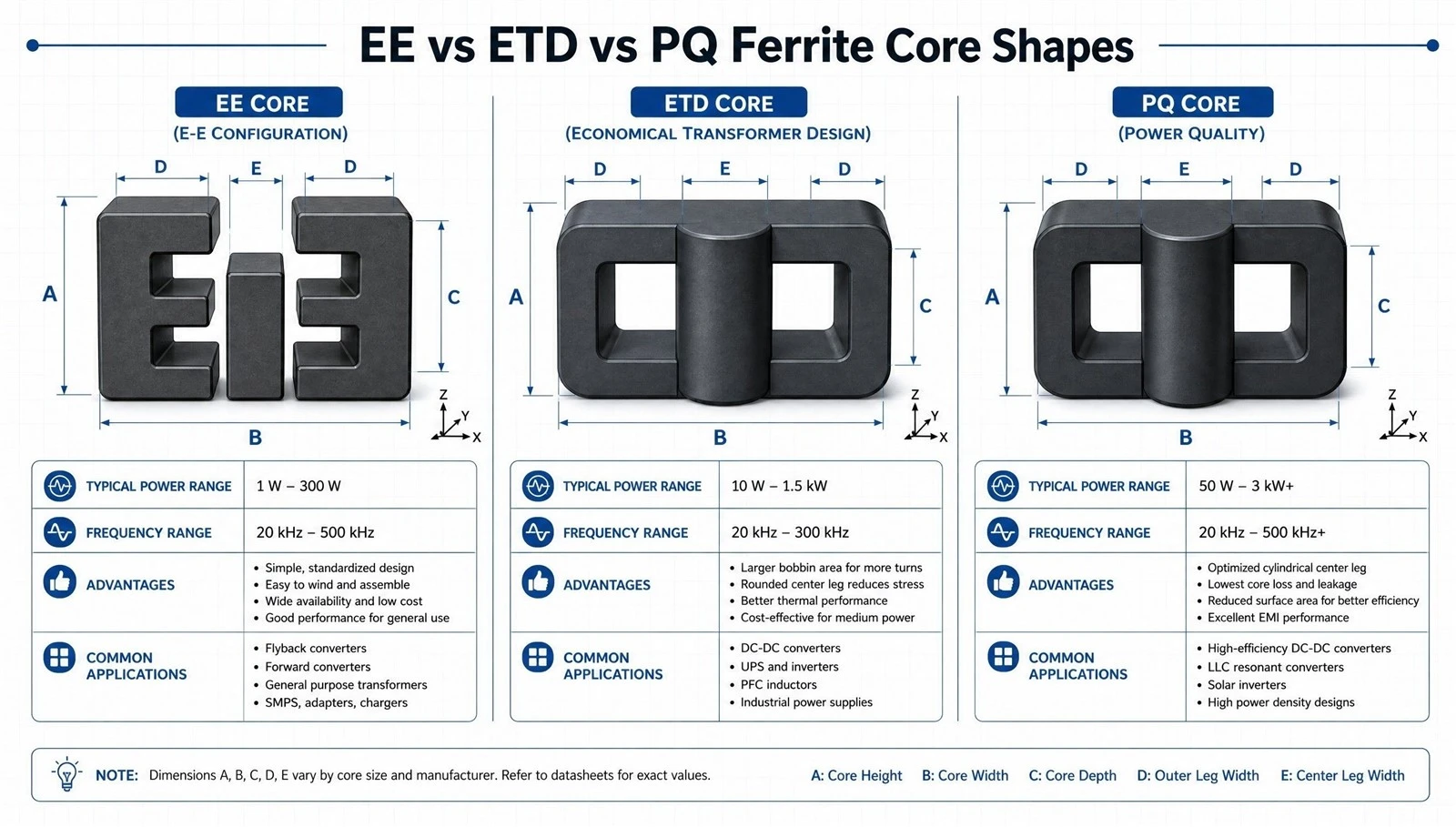

Rdzenie ferrytowe są dostępne w różnych kształtach, w tym EE, ETD, EER, PQ, RM i rdzeniach toroidalnych.

Każdy kształt ma inne zalety.

Kształt rdzenia ferrytowego	Główne zastosowania
Rdzeń EE	Ogólne zastosowania transformatorów
Rdzeń ETD	Transformatory przełączające dużej-mocy
Rdzeń EER	Zasilacze i przetwornice
Rdzeń PQ	Kompaktowe i-wysokowydajne konstrukcje zasilania
Rdzeń RM	Aplikacje o ograniczonej przestrzeni-i wrażliwe na zakłócenia elektromagnetyczne-
Rdzeń toroidalny	Niskie wycieki i zastosowania filtrujące

Na przykład:

• Rdzenie EE i ETD zapewniają duże obszary uzwojeń i są powszechnie stosowane w transformatorach mocy.
• Rdzenie PQ i RM zapewniają lepsze ekranowanie magnetyczne i kompaktową konstrukcję.
• Rdzenie toroidalne zapewniają pola magnetyczne o niskim wycieku.

Najlepszy kształt rdzenia zależy od poziomu mocy, miejsca na płytce drukowanej, wymagań termicznych i konstrukcji uzwojenia.

4. Określ prawidłowy rozmiar rdzenia ferrytowego

Wybór prawidłowego rozmiaru rdzenia ferrytowego jest ważny, aby uniknąć nasycenia i nadmiernego wzrostu temperatury.

A rdzeń ferrytowyjest za mały, może powodować:

• Nasycenie magnetyczne
• Zwiększona utrata mocy
• Przegrzanie
• Zmniejszona wydajność

Zbyt duży rdzeń może zwiększyć:

• Koszt materiału
• Rozmiar produktu
• Waga

Do głównych parametrów, które należy wziąć pod uwagę, należą:

• Efektywna powierzchnia rdzenia (Ae)
• Powierzchnia okna (Aw)
• Długość ścieżki magnetycznej (Le)
• Wartość AL
• Maksymalna robocza gęstość strumienia

W przypadku zastosowań transformatorowych rozmiar rdzenia jest zwykle dobierany w zależności od mocy znamionowej i częstotliwości przełączania.

W przypadku zastosowań z cewkami indukcyjnymi należy wziąć pod uwagę dodatkowe czynniki, takie jak magazynowanie energii i prąd polaryzacji DC.

---



5. Weź pod uwagę częstotliwość pracy i straty w rdzeniu

Częstotliwość ma duży wpływ na wydajność rdzenia ferrytowego.

Przy wyższych częstotliwościach nieodpowiednie materiały mogą powodować zwiększone straty w rdzeniu i wytwarzanie ciepła.

Wybierając rdzeń ferrytowy:

• Sprawdź krzywą strat materiału
• Dopasuj materiał do częstotliwości roboczej
• Rozważ charakterystykę temperatury

W przypadku zastosowań związanych z przełączaniem-wysokiej częstotliwości materiały ferrytowe o niskich-stratach mogą znacznie poprawić wydajność i niezawodność.

---

6. Typowe błędy przy wyborze rdzeni ferrytowych

Wiele problemów projektowych wynika z nieprawidłowego doboru rdzenia ferrytowego.

Typowe błędy obejmują:

1. Wybór rdzenia tylko według rozmiaru

Fizycznie większy rdzeń nie zawsze zapewnia lepszą wydajność. Równie ważne są właściwości materiału i parametry magnetyczne.

2. Ignorowanie częstotliwości roboczej

Używanie materiału ferrytowego poza zalecanym zakresem częstotliwości może zwiększyć straty.

3. Wybór złego kształtu rdzenia

Różne zastosowania wymagają różnych geometrii. Rdzeń transformatora i rdzeń filtra EMI mają różne wymagania projektowe.

4. Nieuwzględnianie wzrostu temperatury

Właściwości magnetyczne ferrytu zmieniają się wraz z temperaturą, dlatego należy ocenić wydajność cieplną.

---



7. Jak wybrać niezawodnego producenta rdzenia ferrytowego

• Rzetelny dostawca rdzeni ferrytowych powinien zapewnić:
• Stabilna jakość materiału
• Dokładne parametry magnetyczne
• Indywidualne rozwiązania podstawowe
• Ścisła kontrola jakości
• Wsparcie inżynieryjne

Współpracując z profesjonalnym producentem rdzeni ferrytowych, inżynierowie mogą otrzymać wsparcie w zakresie:

• Wybór materiału
• Zalecenia dotyczące rozmiaru rdzenia
• Niestandardowa konstrukcja rdzenia ferrytowego
• Próbne testowanie
