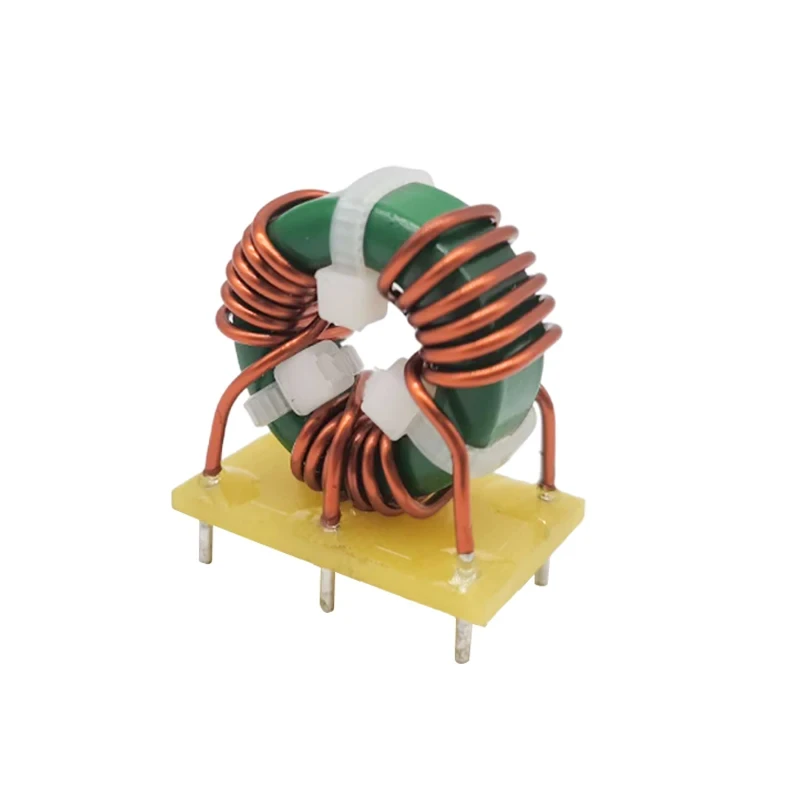

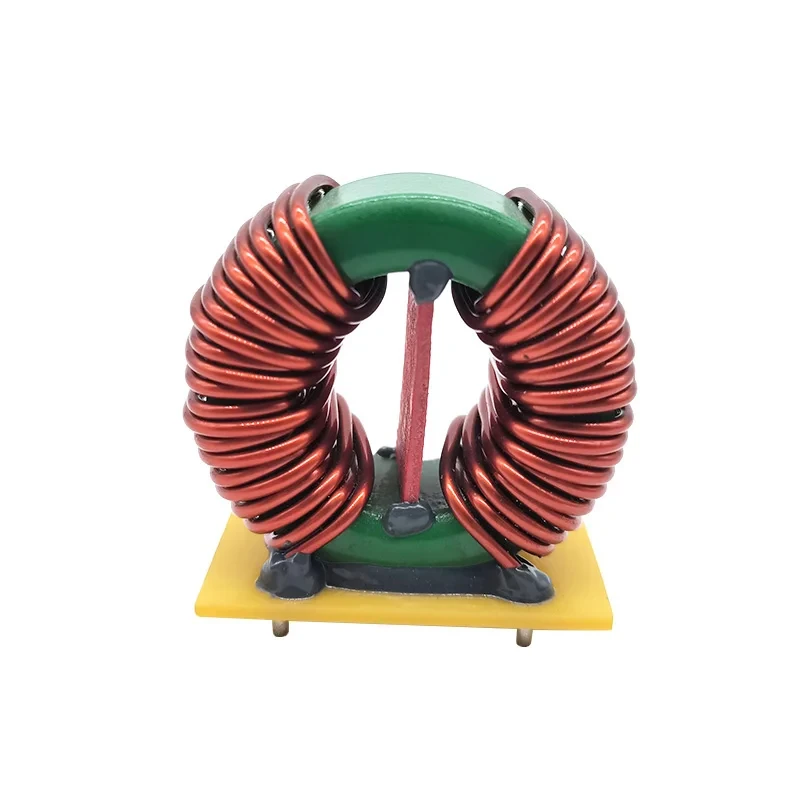

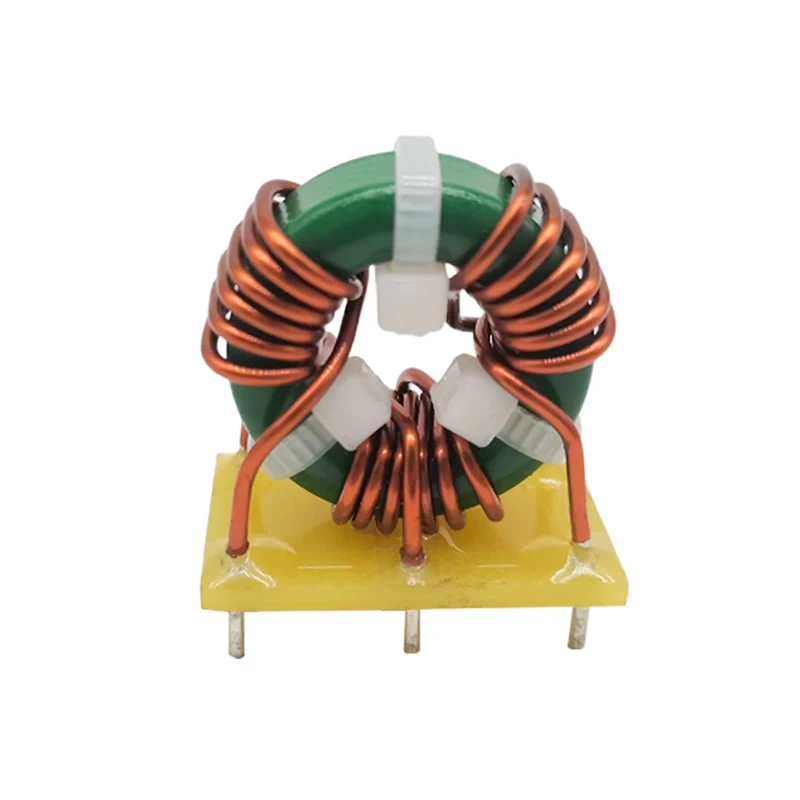

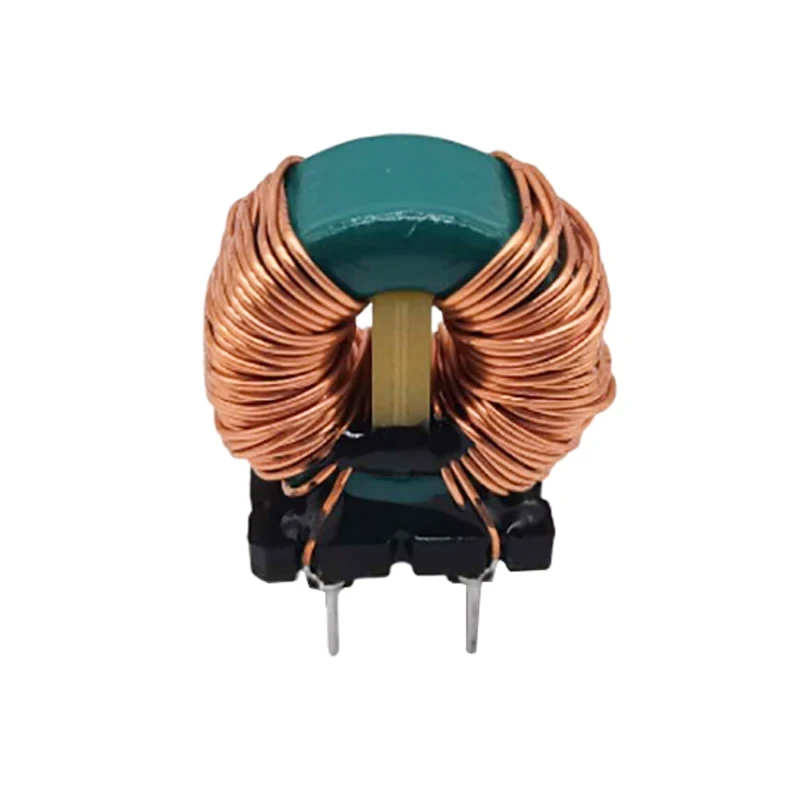

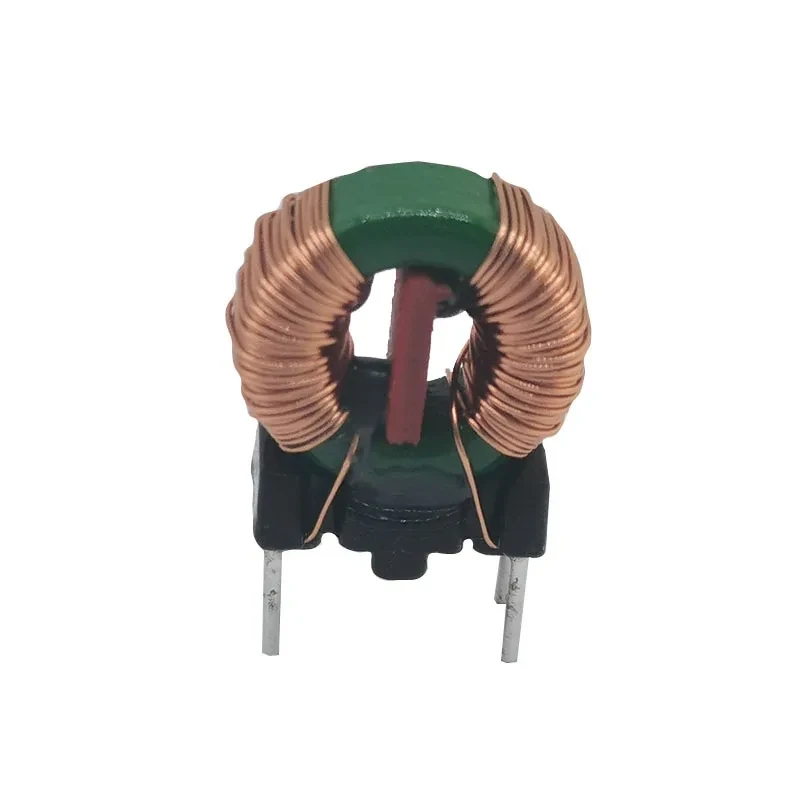

Cewka indukcyjna 10A Dławik

Dostarczając wysokiej jakości standardowe-wykonane przez klienta komponenty elektroniczne i pasywne, dławik 10a oraz produkty, Fullstar Electronics jest wiodącym producentem i dostawcą dławika 10a w Chinach. witamy w hurtowej cewce indukcyjnej 10a z naszej fabryki.

„Dławik indukcyjny 10 A” ogólnie odnosi się do:cewka dławikowa o prądzie znamionowym 10A. Jest to pasywny element elektroniczny działający na zasadzie indukcji elektromagnetycznej i stosowany głównie w obwodach zasilających i filtrujących.

1. Podział podstawowych parametrów

Dusić: „Choke” to specyficzne określenie cewki indukcyjnej, skrót od „Choke Inductor”. Jego podstawową funkcją jest „blokowanie wysokich częstotliwości i przepuszczanie niskich częstotliwości”. Oznacza to, że wykazuje wysoką impedancję (reaktancję indukcyjną) dla prądu przemiennego (AC) lub sygnałów o-wysokiej częstotliwości, oferując jednocześnie minimalną odporność na prąd stały (DC) lub sygnały o-niskiej częstotliwości.

10A (prąd znamionowy): Wskazuje, że maksymalny bezpieczny prąd stały, jaki może obsłużyć cewka indukcyjna, wynosi 10 amperów. W praktyce dobór 10A zazwyczaj odpowiada alboprąd wzrostu temperatury(prąd powodujący wzrost temperatury powierzchni cewki indukcyjnej w określonym zakresie) lubprąd nasycenia(prąd, przy którym indukcyjność spada do określonej wartości).

2. Główne funkcje i scenariusze zastosowań

Filtrowanie i oddzielanie: Używany jako dławik filtra w celu wyeliminowania-szumów i zakłóceń o wysokiej częstotliwości w liniach zasilających lub sygnałowych, stabilizując w ten sposób prąd.

Tłumienie tętnienia: W obwodach mocy, takich jak przetwornice DC-DC, pełni on funkcję dławika, tłumiąc tętnienia prądu i utrzymując stały prąd wyjściowy.

Magazynowanie energii: W zasilaczach impulsowych tymczasowo magazynuje energię w postaci pola magnetycznego, aby dokończyć konwersję napięcia w całym cyklu przełączania.

3. Typowe przykłady specyfikacji

Biorąc za przykład powszechnie dostępne cewki dławikowe 10 A, typowe specyfikacje mogą obejmować:

Indukcyjność: np. 10µH (mikrohenry)

Tolerancja: ±10%

Maksymalna rezystancja prądu stałego (DCR): np. 12 mΩ Max (niższy DCR oznacza mniejsze straty przewodzenia i wyższą wydajność zasilania)

Materiał rdzenia: Proszek ferrytowy lub stopowy

Typ opakowania: Urządzenie z wyprowadzeniem promieniowym lub do montażu powierzchniowego (SMD)

4. Rozważania dotyczące wyboru

Wybierając dławik 10A, oprócz prądu znamionowego, należy kompleksowo ocenić następujące czynniki:

Prąd nasycenia (Isat) a prąd wzrostu temperatury (Irms): Upewnij się, że prąd szczytowy w obwodzie jest niższy niż prąd nasycenia cewki indukcyjnej, a prąd średni kwadratowy (RMS) nie przekracza prądu wzrostu temperatury. Zwykle zaleca się margines bezpieczeństwa wynoszący co najmniej 20%.

Rezystancja prądu stałego (DCR): DCR bezpośrednio powoduje wytwarzanie ciepła (utratę miedzi). W zastosowaniach wysoko-prądowych (takich jak 10 A) zaleca się wybór cewek indukcyjnych o niższym DCR, aby poprawić wydajność systemu.

Wydajność ekranowania: Cewki-wysokoprądowe mogą generować znaczny upływ magnetyczny podczas pracy. Jeśli w pobliżu znajdują się wrażliwe komponenty (takie jak procesory), należy wybrać konstrukcje w pełni ekranowane (np. formowane cewki indukcyjne), aby zredukować zakłócenia elektromagnetyczne (EMI).

Montaż i wymiary: wybierz odpowiedni rozmiar obudowy i metodę montażu (montaż-przez otwór lub-na powierzchni) w oparciu o ograniczenia przestrzenne płytki drukowanej.

jesteśmyspecjalizuje się w elektronice i komponentach magnetycznych. Głównymi produktami są dławik powietrzny,-cewka z rdzeniem bębna z otworem{{2},cewka indukcyjna z-otworem, dławik z rdzeniem prętowym,-dławik z otworem przelotowym.
