Uzwojony przekładnik prądowy 300/5a

Dostarczając wysokiej jakości standardowe-wykonane przez klienta elementy elektroniczne i pasywne uzwojony przekładnik prądowy 300/5a oraz produkty z rozwiązaniami, Fullstar Electronics jest wiodącym producentem i dostawcą uzwojonego przekładnika prądowego 300/5a w Chinach. witamy w hurtowni elektroniki uzwojonej przekładnika prądowego 300/5a z naszej fabryki.

⚡ Co to jest uzwojony przekładnik prądowy?

Uzwojony przekładnik prądowy to rodzaj przekładnika stosowanego do pomiaru prądu przemiennego (AC). W przeciwieństwie do przekładników prądowych typu „szynowy” lub „typu okiennego” (który nie ma uzwojenia pierwotnego i opiera się na przechodzącym przez niego głównym przewodniku), przekładnik prądowypierwotna tomografia komputerowa ranyma własne fizyczne uzwojenie pierwotne.

Przewodnik pierwotny jest owinięty wokół rdzenia magnetycznego, a zespół ten jest trwale zamknięty w obudowie przekładnika prądowego.

🔢 Zrozumienie stosunku „300/5A”.

Specyfikacja300/5Aokreśla współczynnik transformacji urządzenia:

• Prąd pierwotny (300A):Kiedy przez obwód pierwotny (linię-wysokoprądową) przepływa prąd o natężeniu 300 amperów, transformator pracuje z pełną wydajnością znamionową.
• Prąd wtórny (5A):Przekładnik prądowy zmniejsza ten ogromny prąd 300 A do bezpiecznych, znormalizowanych 5 amperów.
• Zamiar:Dzięki temu standardowe amperomierze, liczniki energii i przekaźniki zabezpieczające,-które są zwykle zaprojektowane na obciążenie tylko do 5A,-mogą bezpiecznie monitorować-system elektryczny dużej mocy.

⚙️ Kluczowe cechy i cechy

1. Wysoka dokładność przy niskich prądach:

Ponieważ uzwojenie pierwotne jest fizycznie nawinięte wokół rdzenia (często z wieloma zwojami), uzwojone przekładniki prądowe generują silniejsze pole magnetyczne niż przekładniki prądowe typu okiennego-. Dzięki temu są bardzo dokładne, szczególnie gdy prąd obciążenia jest niższy niż znamionowe 300A.

2. Konstrukcja:

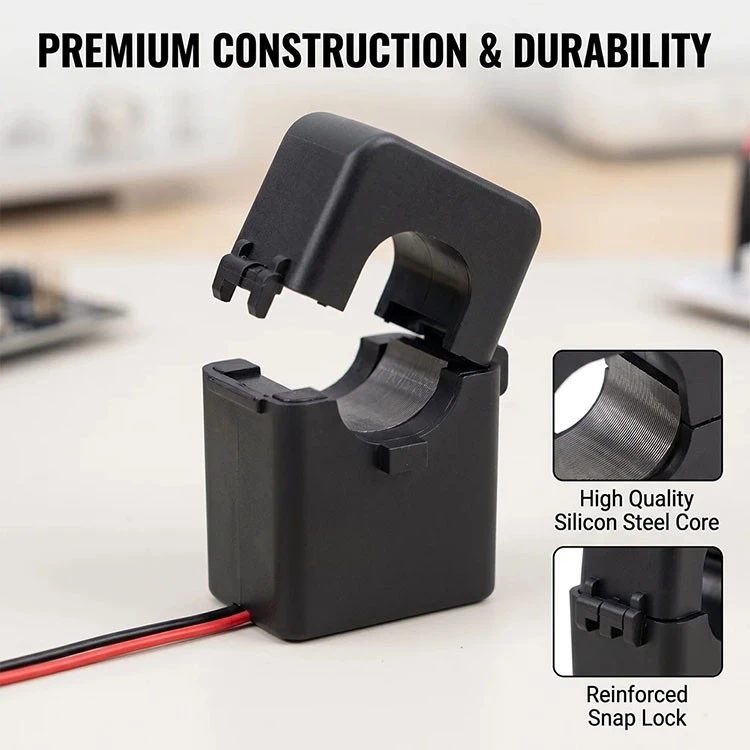

Zwykle składają się z laminowanego rdzenia ze stali krzemowej lub rdzenia toroidalnego z izolowanymi drutami miedzianymi służącymi zarówno jako uzwojenie pierwotne, jak i wtórne.

3. Izolacja bezpieczeństwa:
Przekładnik prądowy izoluje elektrycznie przyrządy pomiarowe od-pierwotnej linii wysokiego napięcia, chroniąc zarówno sprzęt, jak i operatorów.

4. Ocena obciążenia:
Te przekładniki prądowe są przeznaczone do napędzania określonych obciążeń (zwanych „obciążeniem”), zwykle wyrażanych w VA (-amperach woltów), takich jak 2,5 VA, 5 VA lub 10 VA.

🛠️ Typowe zastosowania

Uzwojone przekładniki prądowe o przełożeniu 300/5A są szeroko stosowane w przemysłowej i komercyjnej dystrybucji energii do:

• Pomiar energii:Podłączanie do liczników kWh w celu obliczenia zużycia energii elektrycznej na potrzeby rozliczeń.
• Amperomierze do montażu panelowego:Zapewnia wizualne wyświetlanie poboru prądu na panelach sterowania.
• Przekaźnik ochronny:Przesyłanie danych prądowych do przekaźników przeciążeniowych i wyłączników automatycznych w przypadku awarii.

⚠️ Ważna uwaga dotycząca bezpieczeństwa:Nigdy nie opuszczaj strony wtórnej (zaciski wyjściowe 5 A) przekładnika prądowegootwarty-obwódgdy linia główna jest pod napięciem. Może to spowodować powstanie niebezpiecznie wysokiego napięcia, które może uszkodzić izolację lub spowodować porażenie prądem. Zawsze zwieraj-zaciski wtórne, jeśli licznik jest wymontowany.
